Описание

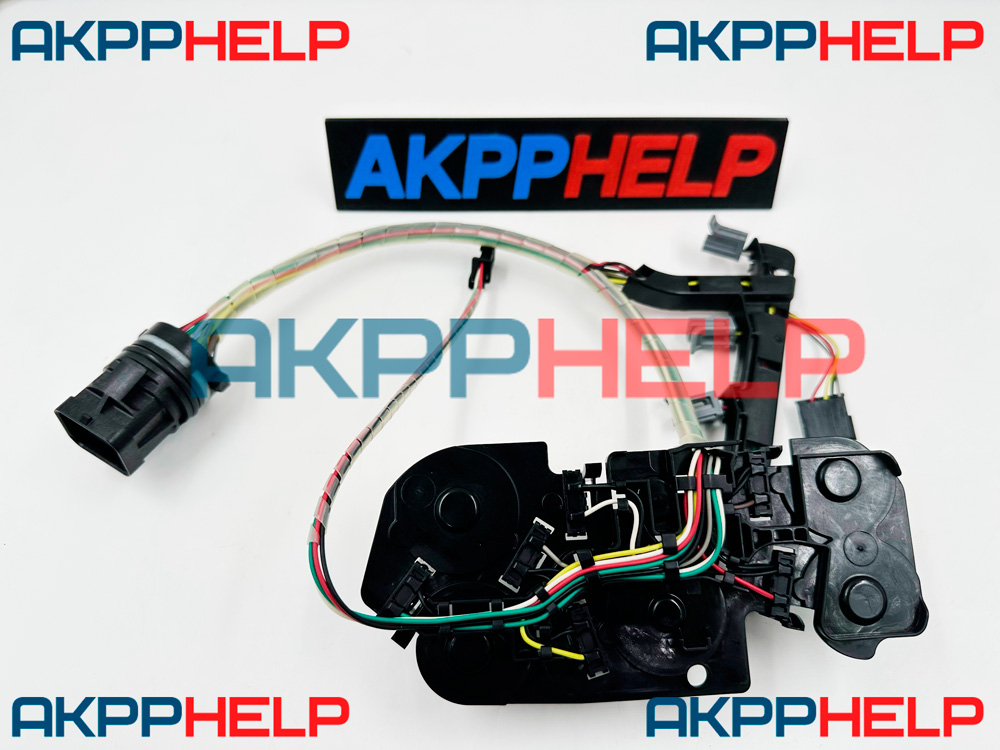

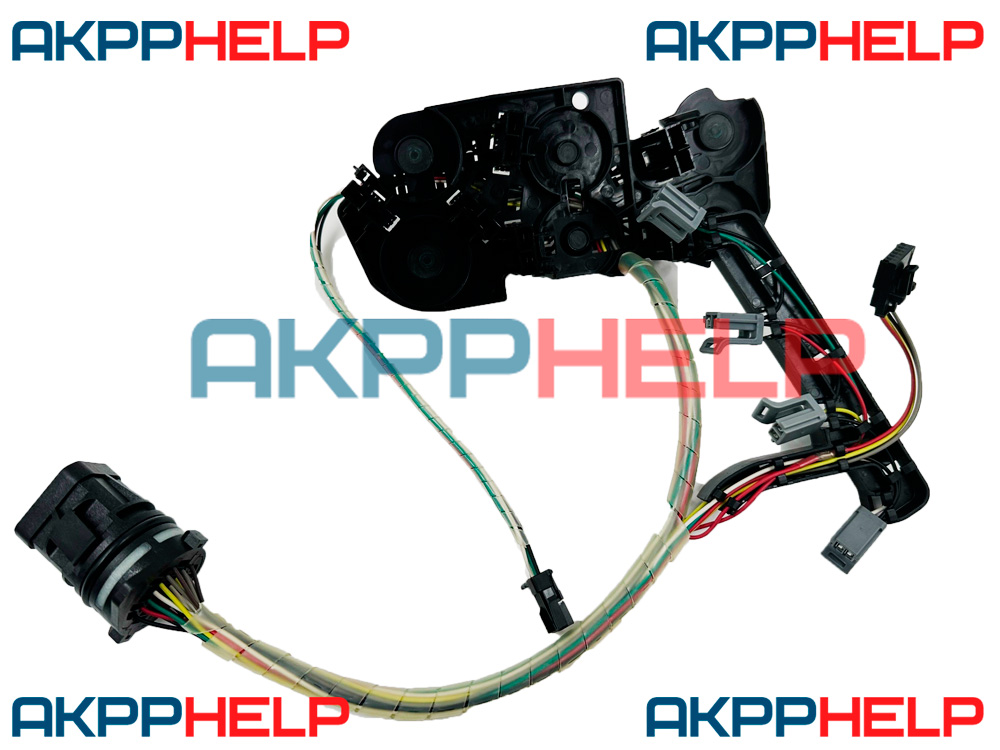

ТЕХНИЧЕСКОЕ ОПИСАНИЕ: Проводка соленоидов внутренняя АКПП BTR M11

Артикул: 0511640131

Альтернативные артикулы: 372446-UD; 0511640131; 0511-640131; EK10299

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
- Описание: Проводка гидроблока АКПП BTR M11 DSI6 (жгут) АКПП BTR M11 — это сложный электротехнический узел, который служит «нервной системой» трансмиссии, передавая команды от электронного блока управления (TCM) к исполнительным механизмам (соленоидам).
- Состояние: Новый
- Производитель: OEM (Оригинал)
- Тип разъема: Основной внешний разъем - круглая 14-контактная (14-pin) вилка, выходящая через корпус АКПП наружу для подключения к ЭБУ (TCM).
- Интеграция датчиков: В жгут впаяны следующие компоненты:
Датчик температуры масла (TFT): встроен непосредственно в проводку для контроля перегрева.
Датчики скорости (OSS/ISS): часто идут в едином узле с проводкой (в зависимости от ревизии).
- Применяемость:
SsangYong:
Actyon / New Actyon (C200) (с 2010 г.в.) — наиболее массовое применение, особенно с дизельными двигателями D20DTF.
Korando C (аналог Actyon для корейского рынка).
Geely:
Emgrand X7 (NL-1) — в связке с моторами 2.0 и 2.4 л.
Atlas (NL-3) — первые поколения с двигателями 2.0 и 2.4 л.
GC9 (Emgrand GT).

Замена данной проводки соленоидов акпп может помочь в решении таких проблем, как:
1. Плавающая проблема, зависит от увеличения температуры: Машина едет идеально первые 15–20 минут, но по мере прогрева масла до 80–100°C начинаются рывки, удары или переход в аварию. При остывании симптомы временно исчезают.
2. Удары при переключении (P-R-D): Сильные пинки при переводе селектора из паркинга в драйв или реверс из-за потери связи с соленоидом линейного давления (EPC).
3. Масло в разъеме: Если отсоединить внешнюю круглую фишку от КПП и увидеть внутри масло — значит, нарушена герметичность пинов жгута, и ATF «давит» по проводам в блок управления.
4. Хаотичные переключения: Коробка может «терять» передачи или переключаться невпопад из-за некорректных данных от встроенного датчика температуры или датчиков скорости.
5. Аварийный режим и появление таких ошибок, как:
P0711 / P0712 / P0713: Ошибки датчика температуры масла (TFT). Либо обрыв, либо недостоверный сигнал (например, показывает -40°C или +170°C на холодную).
P0741 / P0743: Проблемы с соленоидом муфты гидротрансформатора (TCC). Часто возникают из-за плохого контакта в разъеме шлейфа.
P0748: Электрическая неисправность соленоида давления (Pressure Control Solenoid). Приводит к жестким включениям передач.
P0973 / P0974 / P0976 / P0977: Ошибки по соленоидам переключения (Shift Solenoids S1, S2 и т.д.) — замыкание на массу или обрыв цепи.
P0717 / P0722: Отсутствие сигнала от датчиков скорости входного или выходного валов (ISS/OSS), которые запитаны через этот же жгут.

ПОЛЕЗНЫЙ СОВЕТ ОТ СПЕЦИАЛИСТОВ КОМПАНИИ АКППХЕЛП:
Разъемы соленоидов на старой проводке от высокой температуры становятся «стеклянными» (хрупкими). При демонтаже они почти всегда ломаются. Не пытайтесь восстановить старый шлейф — микротрещины в пластике приведут к замыканию. При установке нового шлейфа убедитесь, что каждый разъем защелкнулся с характерным звуком.
